气焊也被称作为钎焊，是利用熔点比焊件为低的焊料（又称焊条），通过可燃气体和助燃气体在焊枪中混合燃烧时产生的高温火焰，加热焊件，熔化焊条，是焊件连接的方法。
钎焊的原理和特点
1、钎焊的定义：
钎焊是利用熔点比母体低的钎料和母体一起加热，在母体不熔化的情况下，钎料熔化后因毛细吸附现象而填充进两母体连接处的缝隙，形成焊缝。在焊缝中，钎料和母体之间相互溶解和扩散，从而得到牢固结合。
钎焊按所用钎料熔点的高低不同，可分二大类：
a) 钎料熔点＜450℃的钎焊称为软钎焊；
b) 钎料熔点＞450℃的钎焊称为硬钎焊。
2、钎焊的特点
钎焊的主要特点是加热温度较低，焊件的组织和机械性能变化较小，接头平整光滑，变形不大，且可连接不同材料，生产效率高。
钎焊接头的强度，直接受接头装配缝大小影响，接合处的强度会随着缝隙的增大而下降，而且缝隙的大小还影响毛细管作用与钎着面积，因此钎焊接头装配时，应保持均匀而严格的缝隙，以确保钎焊接头的质量。
气焊设备使用方法
气压调节：首先打开氧气钢瓶的瓶阀（逆时针），然后顺时针调整氧气减压器上的减压手柄（顺时针），调整低压工作压力至0.1—0.3MPa.乙炔气或液化石油气的工作压力为0.03—0.05MPa。
点火方法：先微开焊炬的氧气阀，再稍微打开可燃气体阀，点燃火焰后再去调整两个调节阀的开启比例。
| 氮气及氮气瓶 |
|
| 氧气瓶的检测用仪表和减压阀 |
|
| 气焊设备 |
|
| 气焊设备中的焊枪 |
|
氧气瓶、乙炔气瓶（燃气瓶）和焊枪是制冷设备维修时常使用的工具；对制冷设备进行管路吹洗、试压、检漏时都需要使用氮气。
火焰调整：略增加氧气含量，再加大可燃气体含量使之先调整为碳化焰，然后增大氧气供应量，逐渐调整成中性焰。
焊接操作要点：
a、首先对工件预热，预热时焊炬火焰焰心的尖端距工件为2—4mm，并垂直于管道。
b、当管道（铜管）的颜色呈暗红色时，涂焊料时，此时温度为700℃。
c、点涂焊料时，不要与焊炬的火焰距离太近。
焊接注意事项 ：焊接时，焊料没有完全凝固时，绝对不可使铜管动摇或振动，以免焊接部位产生裂纹，使管路泄露。焊接后必须将焊口残留的焊剂、熔渣清除干净。焊口表面应整齐、圆润、美观，无凹凸不平和气泡夹渣。
焊接质量分析及对策
|
焊接不好的例子 |
对应的措施 |
|
慢慢加热升温 ①焊接流动性明显不好 ②焊不透，强度不够 ③产生气孔 |
重新调整火焰，将火焰的温度提高，以减少加热时间母材加热至豆沙色 |
|
加热不够 现象：①容易产生气孔等缺陷 ②不容易焊透，强度不够 |
母材加热至足够温度后再插入焊料 保证加热均匀 |
|
加热过度 现象：①焊点颜色发暗发黑 ②母材起泡 |
重新调整火焰，将火焰的温度降低 减少加热时间 |
|
母材不干净 现象：①产生气孔或真空 ②焊接流动性不好 |
按要求去除母材表面的灰尘、油污、氧化物 按要求去除母材端口的毛边和锈斑 |

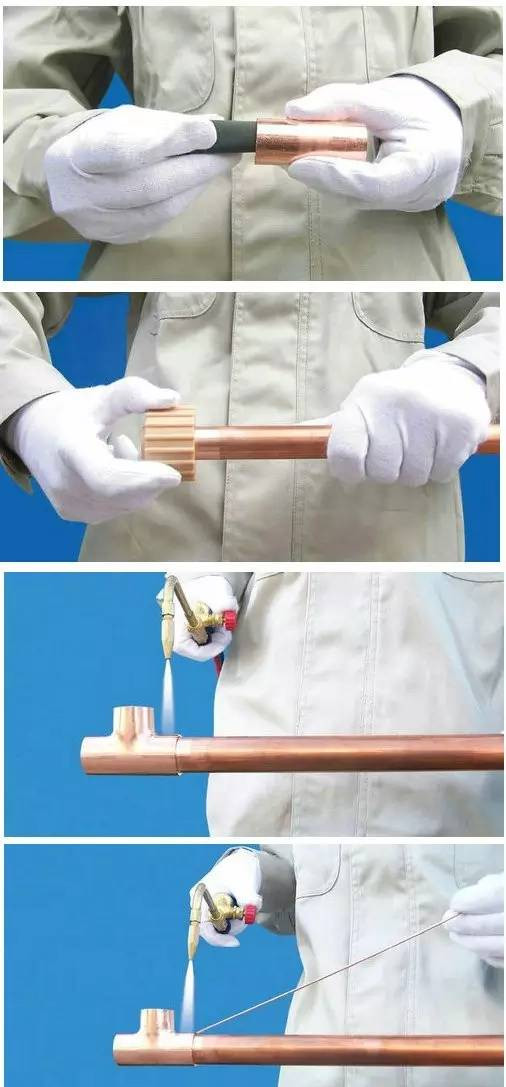

铜管钎焊操作过程
1、将铜管接头处外表及管件接头处内表面的氧化膜、油污等清理干净。
2、将铜管插入管件，插到底并旋转，以保持均匀间隙。
3、用气焊火焰对接头实施均匀加热直到加热到钎焊温度，此时的温度应约为650℃～750℃，被加热件的顔色为樱红色。
4、达到钎焊加热温度时送入钎剂，（指紫铜管和黄铜件连接时，紫铜管和紫铜配件连接不必加入钎剂。）
5、用钎料来接触被加到高温的接头处，当铜管接头处的温度能使钎料迅速熔化时，表示接头处测试已达到钎焊温度，即可边加热，边添加钎焊料直至将钎缝填满，形成焊缝。此时火焰不能直接对着焊料加热。
6、移去火焰，使接头在静止状态下冷却结晶。
7、将接头的残渣清理干净，焊件自然冷却。
（文章来自暖通南社，若有侵犯到个人所属权，请联系删除）
上一篇：已经没有了
返回
